سایز لوله مسی کولر گازی؛ جدول انتخاب برای ظرفیت‌های مختلف

اگر برای کولر گازی 9000، 12000، 18000 یا 24000 قصد خرید لوله مسی دارید، جدول سایزها می‌تواند نقطه شروع خوبی باشد؛ اما قبل از خرید یک نکته مهم را بدانید:

سایز لوله ممکن است با توجه به مدل دستگاه و طراحی سازنده متفاوت باشد. بنابراین جدول زیر سایزهای رایج بازار را نشان می‌دهد، اما برای خرید نهایی، مشخصات فنی همان مدل کولر باید ملاک باشد.

جدول سایز لوله مسی کولر گازی

این جدول را نباید یک قانون ثابت برای تمام کولرهای گازی در نظر گرفت. مخصوصاً در ظرفیت‌های بالاتر، مدل و سری دستگاه اهمیت زیادی دارد.

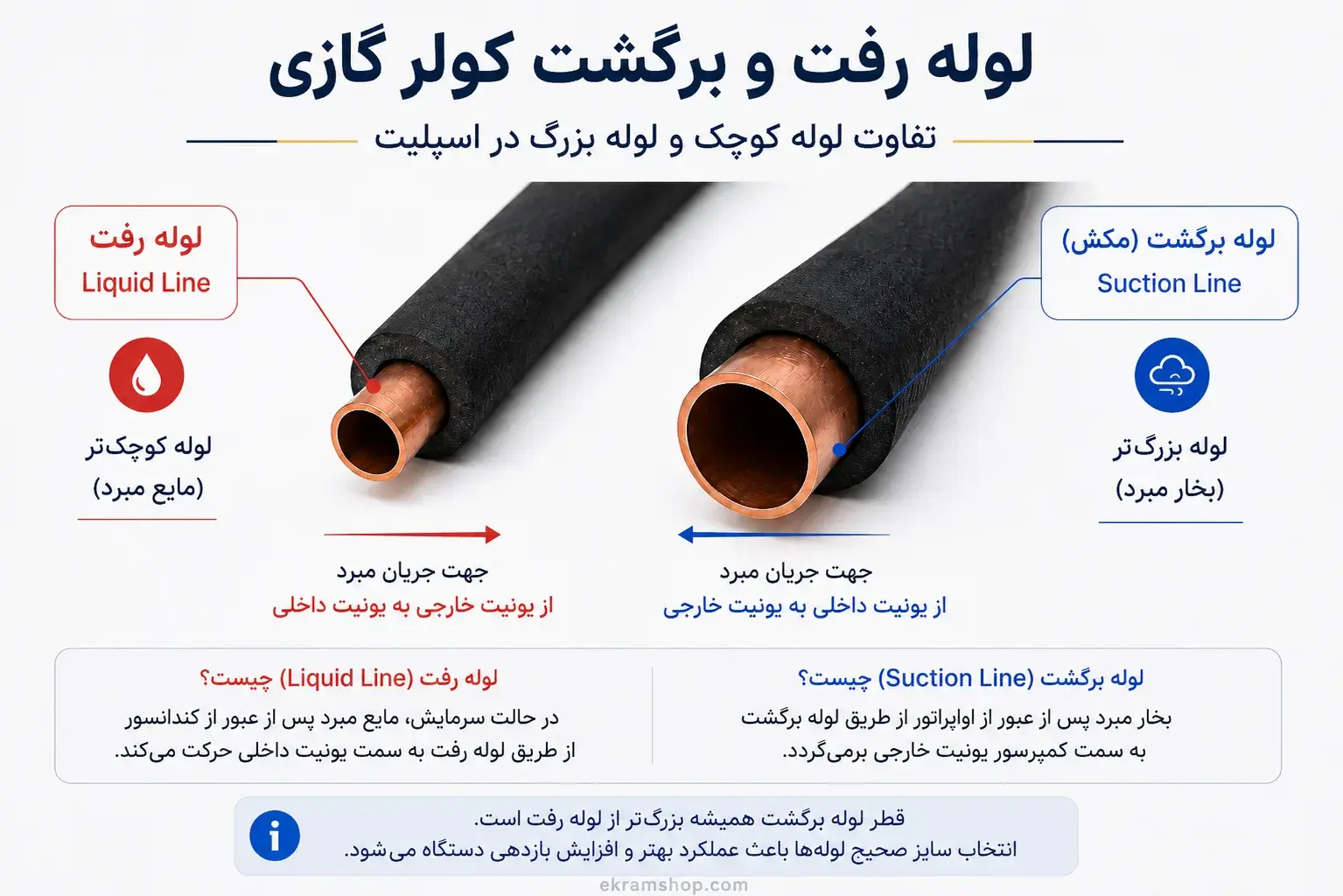

لوله رفت و برگشت کولر گازی چه تفاوتی دارند؟

بین یونیت داخلی و خارجی اسپلیت دو لوله مسی قرار دارد که معمولاً یکی کوچک‌تر و دیگری بزرگ‌تر است.

لوله کوچک؛ Liquid Line یا لوله مایع

لوله کوچک‌تر در اصطلاح فنی معمولاً Liquid Line است.

در حالت سرمایش، مبرد پس از عبور از کندانسور از این مسیر به سمت اواپراتور می‌رود.

در بازار ایران معمولاً به این لوله لوله رفت گفته می‌شود.

در سایزهای رایج کولر گازی، این لوله می‌تواند بسته به دستگاه مثلاً 1/4 اینچ یا در بعضی ظرفیت‌ها 3/8 اینچ باشد.

لوله بزرگ؛ Suction Line یا لوله مکش

لوله بزرگ‌تر در حالت سرمایش Suction Line است.

به آن در بازار معمولاً لوله برگشت یا لوله مکش هم گفته می‌شود.

این مسیر بخار مبرد را از سمت اواپراتور به کمپرسور برمی‌گرداند و معمولاً قطر بیشتری نسبت به Liquid Line دارد.

بنابراین برای سفارش بهتر است به‌جای اینکه فقط بگویید «لوله رفت و برگشت»، سایز دقیق را اعلام کنید؛ مثلاً:

1/4 + 3/8    یا    1/4 + 1/2    یا    3/8 + 5/8

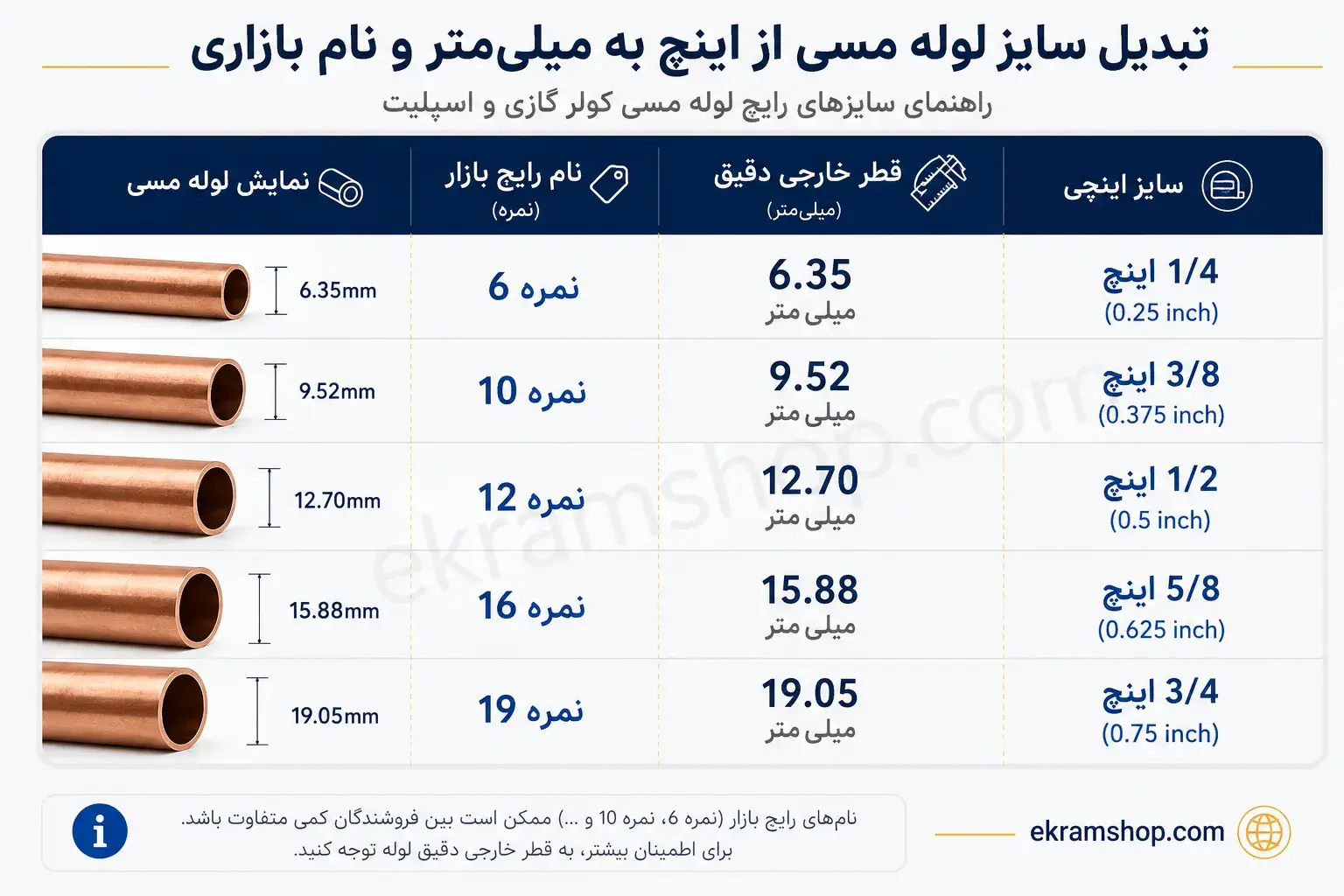

تبدیل سایز لوله مسی از اینچ به میلی‌متر

در بازار لوله مسی، ممکن است یک فروشنده سایز را با اینچ بگوید و فروشنده دیگری از نام بازاری مثل «6»، «10» یا «12» استفاده کند.

مثلاً وقتی در بازار می‌شنوید لوله 6 و 10، معمولاً منظور ترکیب 1/4 + 3/8 اینچ است.

به همین شکل، «لوله 6 و 12» معمولاً به ترکیب 1/4 + 1/2 اینچ اشاره دارد.

برای خرید دقیق‌تر، بهتر است علاوه بر نام بازاری، سایز اینچی یا قطر خارجی واقعی لوله را هم در نظر بگیرید.

سایز لوله کولر گازی 9000

در بسیاری از کولرهای گازی 9000 ترکیب زیر رایج است:

لوله رفت / Liquid Line: 1/4 اینچ — نمره 6

لوله برگشت / Suction Line: 3/8 اینچ — نمره 10

یعنی همان ترکیبی که در بازار ممکن است به آن لوله 6 و 10 گفته شود.

با این حال قبل از خرید بهتر است مشخصات مدل دستگاه را بررسی کنید.

سایز لوله کولر گازی 12000

در کولرهای 12000 نمی‌توان یک ترکیب واحد را برای تمام مدل‌ها اعلام کرد.

دو حالت رایج عبارت‌اند از:

1/4 + 3/8 اینچ
یا
1/4 + 1/2 اینچ

یعنی لوله کوچک معمولاً 1/4 است، اما سایز لوله مکش ممکن است بین مدل‌ها متفاوت باشد.

به همین دلیل هنگام خرید برای کولر 12000 بهتر است برند و مدل کامل دستگاه را هم همراه داشته باشید.

سایز لوله کولر گازی 18000

در تعداد زیادی از اسپلیت‌های 18000 این ترکیب رایج است:

لوله رفت / Liquid Line: 1/4 اینچ — نمره 6

لوله برگشت / Suction Line: 1/2 اینچ — نمره 12

اگر ساختمان از قبل لوله‌کشی شده، قبل از نصب کولر جدید مطمئن شوید لوله موجود واقعاً با مشخصات دستگاه جدید هماهنگ است.

این موضوع مهم است چون لوله‌ای که برای کولر قبلی استفاده شده، الزاماً برای کولر جدید مناسب نیست.

سایز لوله کولر گازی 24000

در ظرفیت 24000 باید با دقت بیشتری مدل دستگاه را بررسی کنید.

طبق سایزبندی‌های مورد استفاده در بازار، دو حالت قابل مشاهده عبارت‌اند از:

1/4 + 5/8 اینچ
یا
3/8 + 5/8 اینچ

یعنی در این حالت لوله بزرگ یا Suction Line معمولاً 5/8 اینچ، نمره 16 است و لوله کوچک بسته به مدل می‌تواند 1/4 یا 3/8 اینچ باشد.

سایز لوله کولر گازی 30000

برای کولر 30000 نیز بهتر است مدل دستگاه را قبل از خرید مشخص کنید.

در سایزبندی رایج، Liquid Line می‌تواند 1/4 یا 3/8 اینچ باشد و Suction Line معمولاً 5/8 اینچ است.

بنابراین ترکیب موردنیاز می‌تواند بر اساس مدل دستگاه متفاوت باشد.

در ظرفیت‌های بالا، تکیه کردن صرف به BTU ریسک خرید اشتباه را بیشتر می‌کند.

سایز لوله کولر گازی 36000

برای ظرفیت 36000، ترکیب رایج:

لوله کوچک / Liquid Line: 3/8 اینچ — نمره 10

لوله بزرگ / Suction Line: 5/8 اینچ — نمره 16

با این حال در این ظرفیت نیز مشخصات کارخانه سازنده باید قبل از خرید بررسی شود.

آیا اینورتر بودن کولر سایز لوله را مشخص می‌کند؟

خیر.

اینورتر بودن دستگاه به‌تنهایی نمی‌گوید باید از چه سایز لوله‌ای استفاده کنید.

دو کولر اینورتر با ظرفیت یکسان ممکن است از نظر لوله‌کشی مشخصات متفاوتی داشته باشند.

پس به‌جای قواعدی مثل «هر کولر اینورتر 24000 همین لوله را می‌خواهد»، مدل دقیق دستگاه را بررسی کنید.

ضخامت لوله را با سایز اشتباه نگیرید

یکی از اشتباه‌های رایج هنگام خرید، یکی دانستن سایز و ضخامت است.

مثلاً 3/8 اینچ قطر خارجی لوله را مشخص می‌کند، اما ممکن است همین لوله با ضخامت‌های مختلف تولید شود.

بنابراین دو کلاف 3/8 اینچ لزوماً از نظر وزن و ضخامت کاملاً یکسان نیستند.

هنگام خرید باید حداقل سایز لوله و ضخامت دیواره را جداگانه کنترل کنید.

طول مسیر لوله‌کشی هم مهم است

حتی اگر سایز لوله را درست انتخاب کرده باشید، طول مسیر همچنان اهمیت دارد.

سازنده معمولاً برای دستگاه محدودیت‌هایی مانند حداکثر طول لوله‌کشی، حداکثر اختلاف ارتفاع یونیت داخلی و خارجی، مقدار مبرد اولیه و مقدار مبرد اضافی برای مسیرهای طولانی‌تر تعیین می‌کند.

مثلاً اگر یونیت خارجی روی پشت‌بام باشد و پنل داخلی چند طبقه پایین‌تر قرار گرفته باشد، فقط دانستن اینکه لوله 1/4 و 5/8 لازم است کافی نیست.

محدودیت طول و ارتفاع دستگاه هم باید بررسی شود.

قبل از خرید لوله مسی کولر گازی این موارد را چک کنید

1. برند کولر
2. مدل کامل دستگاه
3. ظرفیت دستگاه
4. سایز Liquid Line
5. سایز Suction Line
6. ضخامت موردنیاز
7. طول تقریبی مسیر لوله‌کشی

اگر ساختمان از قبل لوله‌کشی شده است، سایز و وضعیت لوله موجود را هم بررسی کنید.

به‌خصوص هنگام تعویض دستگاه قدیمی با کولر جدید، فرض نکنید لوله قبلی حتماً قابل استفاده است.

از کجا بفهمیم کولر چه سایز لوله‌ای می‌خواهد؟

مطمئن‌ترین روش این است که مدل کامل دستگاه را پیدا کنید.

بعد در دفترچه نصب یا مشخصات فنی دنبال عبارت‌هایی مثل این‌ها بگردید:

سایز اعلام‌شده توسط سازنده همان دستگاه، از یک جدول عمومی قابل‌اعتمادتر است.

قیمت لوله مسی کولر گازی چگونه محاسبه می‌شود؟

قیمت فقط به اینکه لوله 1/4 یا 5/8 باشد بستگی ندارد.

مواردی مثل سایز، ضخامت، طول، وزن، برند و قیمت روز روی مبلغ نهایی اثر دارند.

به همین دلیل بهتر است در این مقاله عدد ثابتی برای قیمت درج نشود.

اگر می‌خواهید وزن سایزهای مختلف را مقایسه کنید، مقاله وزن یک متر لوله مسی در سایزهای گوناگون نیز برای این کار مناسب است.

جمع‌بندی؛ بالاخره چه سایزی بخریم؟

برای خرید لوله مسی کولر گازی بهتر است این مسیر را طی کنید:

• 9000: معمولاً 1/4 + 3/8
• 12000: معمولاً 1/4 + 3/8 یا 1/4 + 1/2
• 18000: معمولاً 1/4 + 1/2
• 24000: 1/4 + 5/8 یا 3/8 + 5/8
• 30000: Liquid معمولاً 1/4 یا 3/8 و Suction معمولاً 5/8
• 36000: معمولاً 3/8 + 5/8

اما مدل دستگاه همچنان مرجع نهایی انتخاب است.

سوالات متداول

سایز لوله کولر گازی 12000 چیست؟

در بسیاری از مدل‌ها لوله کوچک 1/4 اینچ است و لوله بزرگ می‌تواند 3/8 یا 1/2 اینچ باشد. مدل دقیق دستگاه باید بررسی شود.

سایز لوله کولر گازی 18000 چیست؟

ترکیب رایج، 1/4 اینچ برای Liquid Line و 1/2 اینچ برای Suction Line است.

سایز لوله کولر گازی 24000 چیست؟

در مدل‌های مختلف می‌توان ترکیب 1/4 + 5/8 یا 3/8 + 5/8 را دید. بنابراین برای کولر 24000 بدون دانستن مدل دستگاه خرید نکنید.

لوله رفت کولر گازی کدام است؟

در اصطلاح رایج بازار، معمولاً به لوله کوچک‌تر «رفت» می‌گویند. اصطلاح فنی آن در حالت سرمایش Liquid Line است.

لوله برگشت کولر گازی چیست؟

لوله بزرگ‌تر در حالت سرمایش Suction Line است و در بازار به آن لوله برگشت یا مکش نیز گفته می‌شود.

لوله 1/4 و 3/8 چند میلی‌متر هستند؟

قطر خارجی لوله 1/4 اینچ 6.35 میلی‌متر و نام بازاری آن نمره 6 است. قطر خارجی 3/8 اینچ نیز 9.52 میلی‌متر و نام رایج بازار آن نمره 10 است.

لوله 5/8 چند میلی‌متر است؟

قطر خارجی لوله 5/8 اینچ حدود 15.88 میلی‌متر است و در بازار معمولاً نمره 16 گفته می‌شود.
