توضیحات

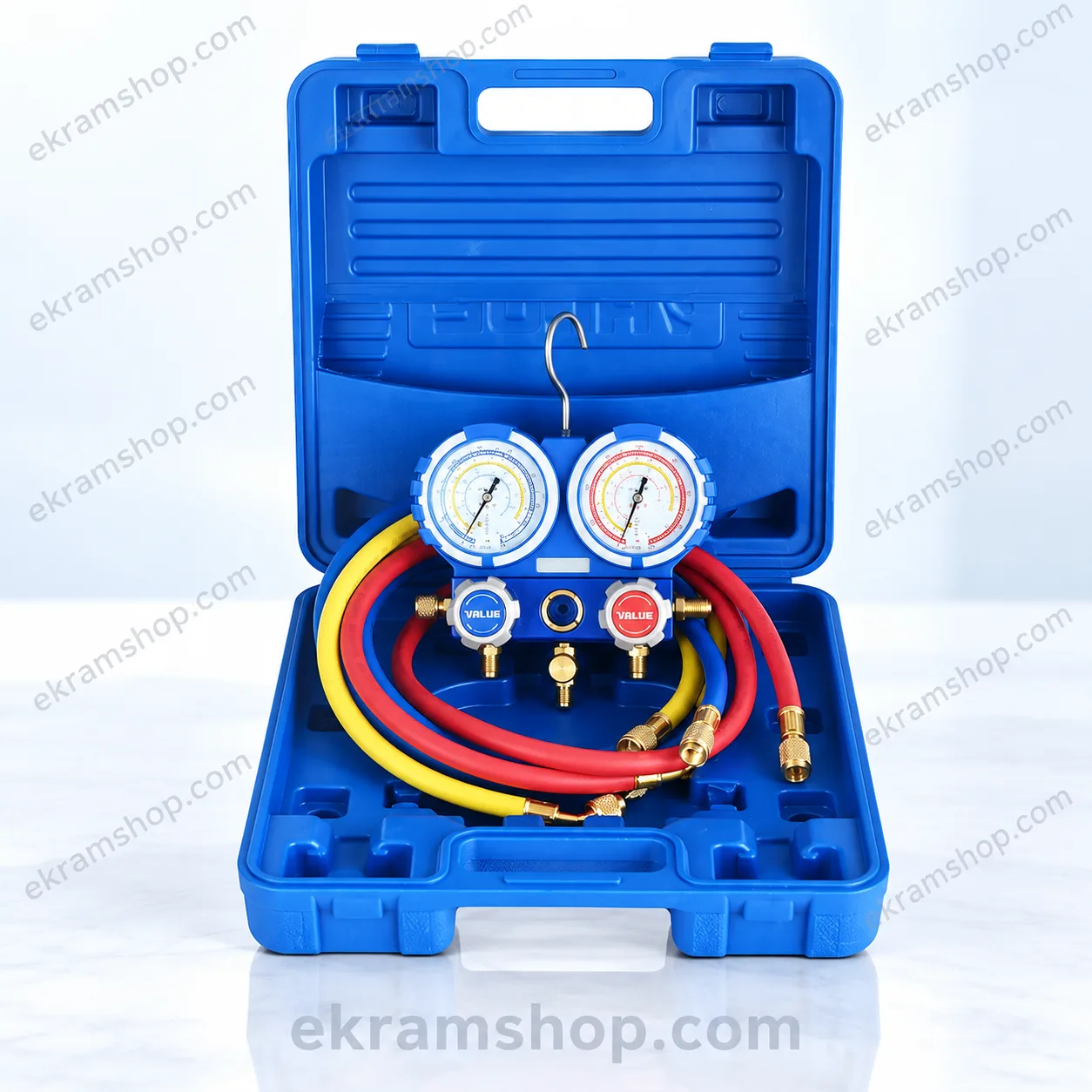

منیفولد سرویس ولیو مدل VMG2-R22-B چه کاربردی دارد؟
منیفولد سرویس ولیو مدل VMG2-R22-B برای بررسی فشار، شارژ مبرد و انجام سرویس روی سیستم‌های برودتی و تهویه مطبوع استفاده می‌شود. این مدل از دو گیج آنالوگ و دو شیر کنترل تشکیل شده و برای تکنسینی مناسب است که با مبردهای R22، R134a، R404A و R407C سروکار دارد.
روی گیج‌ها مقیاس مربوط به همین مبردها قرار گرفته است؛ بنابراین قبل از اتصال منیفولد، نوع گاز داخل سیستم را بررسی کنید. این مدل برای R410A طراحی نشده و برای سیستم‌های R410A باید از منیفولد متناسب با فشار کاری آن مبرد استفاده شود.
مشخصات فنی منیفولد VALUE VMG2-R22-B
| برند | VALUE / ولیو |
|---|---|
| مدل | VMG2-R22-B |
| نوع | منیفولد آنالوگ دوشیر |
| مبردهای سازگار | R22، R134a، R404A، R407C |
| تعداد گیج | 2 عدد |
| قطر گیج | 68 میلی‌متر |
| رنج فشار Low | -1 تا 24 bar |
| رنج فشار High | -1 تا 30 bar |
| تعداد شلنگ | 3 عدد |
| طول شلنگ | 120 سانتی‌متر |
| اتصال شلنگ | 1/4″ SAE × 1/4″ SAE |
| رنگ شلنگ‌ها | قرمز، آبی و زرد |
| سایت گلس | دارد |
| بسته‌بندی | کیف حمل سخت |
گیج آبی و قرمز چه کاری انجام می‌دهند؟
گیج آبی برای سمت فشار پایین یا Low و گیج قرمز برای سمت فشار بالا یا High سیستم استفاده می‌شود. در این مدل، محدوده گیج Low از خلأ تا 24 bar و محدوده گیج High تا 30 bar ادامه دارد.
فشار نمایش‌داده‌شده روی گیج باید همراه با نوع مبرد، دمای محیط و شرایط کاری دستگاه بررسی شود. یک عدد فشار به‌تنهایی برای تشخیص سلامت یا میزان شارژ سیستم کافی نیست.
VMG2-R22-B با چه مبردهایی سازگار است؟
مقیاس گیج این منیفولد برای R22، R134a، R404A و R407C طراحی شده است. این ترکیب باعث می‌شود برای سرویس بسیاری از تجهیزات برودتی قدیمی‌تر، یخچال‌ها، سردخانه‌ها و بعضی سیستم‌های تهویه مطبوع قابل استفاده باشد.
R410A در فهرست مبردهای این مدل قرار ندارد. اگر سیستم شما با R410A کار می‌کند، منیفولد مخصوص R410A را انتخاب کنید.
سه شلنگ سرویس همراه محصول
همراه این منیفولد سه شلنگ قرمز، آبی و زرد عرضه می‌شود که هرکدام 120 سانتی‌متر طول دارند. اتصال دو سر شلنگ‌ها 1/4 اینچ SAE است.
شلنگ آبی معمولاً به سمت Low، شلنگ قرمز به سمت High و شلنگ زرد به تجهیز جانبی مانند کپسول مبرد یا پمپ وکیوم متصل می‌شود.
قبل از هر سرویس، رزوه‌ها، واشرها و اورینگ شلنگ‌ها را بررسی کنید. حتی نشتی کوچک در اتصال می‌تواند روی وکیوم، شارژ مبرد یا عدد فشار نمایش‌داده‌شده اثر بگذارد.
سایت گلس چه فایده‌ای دارد؟
در قسمت میانی منیفولد یک سایت گلس قرار دارد که به تکنسین اجازه می‌دهد عبور مبرد از مسیر منیفولد را مشاهده کند. این ویژگی هنگام بعضی عملیات شارژ و سرویس می‌تواند کنترل بصری بیشتری در اختیار کاربر قرار دهد.
گیج‌های 68 میلی‌متری
قطر هر دو گیج این مدل 68 میلی‌متر است. اندازه گیج برای خواندن فشار از فاصله معمول کار مناسب است و محافظ اطراف گیج‌ها نیز به کاهش آسیب در زمان حمل ابزار کمک می‌کند.
قبل از اتصال به سیستم، مطمئن شوید عقربه گیج در حالت بدون فشار روی نقطه صحیح قرار دارد. اگر عقربه از ابتدا جابه‌جا باشد، اندازه‌گیری قابل اعتماد نخواهد بود.
کیف حمل چه اهمیتی دارد؟
VMG2-R22-B همراه کیف حمل سخت عرضه می‌شود. نگهداری گیج‌ها و شلنگ‌ها داخل کیف باعث می‌شود هنگام جابه‌جایی بین پروژه‌ها کمتر در معرض ضربه، گردوغبار و خم‌شدن نامناسب شلنگ‌ها قرار بگیرند.
قبل از شروع سرویس چه چیزهایی را بررسی کنیم؟
ابتدا نوع مبرد سیستم را مشخص کنید. سپس بسته بودن شیرهای منیفولد، سالم بودن شلنگ‌ها و وضعیت اتصالات را بررسی کنید. سمت High و Low را هم قبل از اتصال اشتباه نگیرید.
اگر از منیفولد برای وکیوم استفاده می‌کنید، نشتی شلنگ و اتصالات اهمیت زیادی دارد. برای سنجش دقیق خلأ نیز بهتر است از وکیوم‌گیج مستقل استفاده شود و فقط به گیج فشار منیفولد تکیه نشود.
این مدل برای چه کسی مناسب است؟
اگر بخش قابل توجهی از کار شما روی تجهیزات دارای R22، R134a، R404A یا R407C انجام می‌شود و به یک منیفولد مکانیکی ساده با گیج‌های خوانا، سه شلنگ و کیف حمل نیاز دارید، VMG2-R22-B گزینه‌ای کاربردی است.
اگر بیشتر سیستم‌های جدید R410A یا مبردهای دیگر را سرویس می‌کنید، پیش از خرید مدل‌هایی را بررسی کنید که گیج و اتصالات آن‌ها مشخصاً برای همان مبرد طراحی شده‌اند.
سوالات متداول
منیفولد ولیو VMG2-R22-B برای چه گازهایی مناسب است؟
این مدل برای R22، R134a، R404A و R407C طراحی شده است.
آیا این منیفولد برای R410A قابل استفاده است؟
خیر. R410A جزو مبردهای تعریف‌شده برای این مدل نیست و بهتر است از منیفولد مخصوص R410A استفاده شود.
شلنگ‌های همراه منیفولد چند سانتی‌متر هستند؟
سه شلنگ قرمز، آبی و زرد همراه محصول هرکدام 120 سانتی‌متر طول دارند.
سایز اتصال شلنگ‌ها چیست؟
اتصال شلنگ‌ها 1/4 اینچ SAE است.
قطر گیج‌ها چقدر است؟
قطر هر دو گیج این منیفولد 68 میلی‌متر است.
آیا VMG2-R22-B کیف حمل دارد؟
بله. نسخه استاندارد این مدل با کیف حمل سخت عرضه می‌شود.
