منیفولد سرویس تکی فشار بالا ولیو مدل VMG-1-U-H

توضیحات

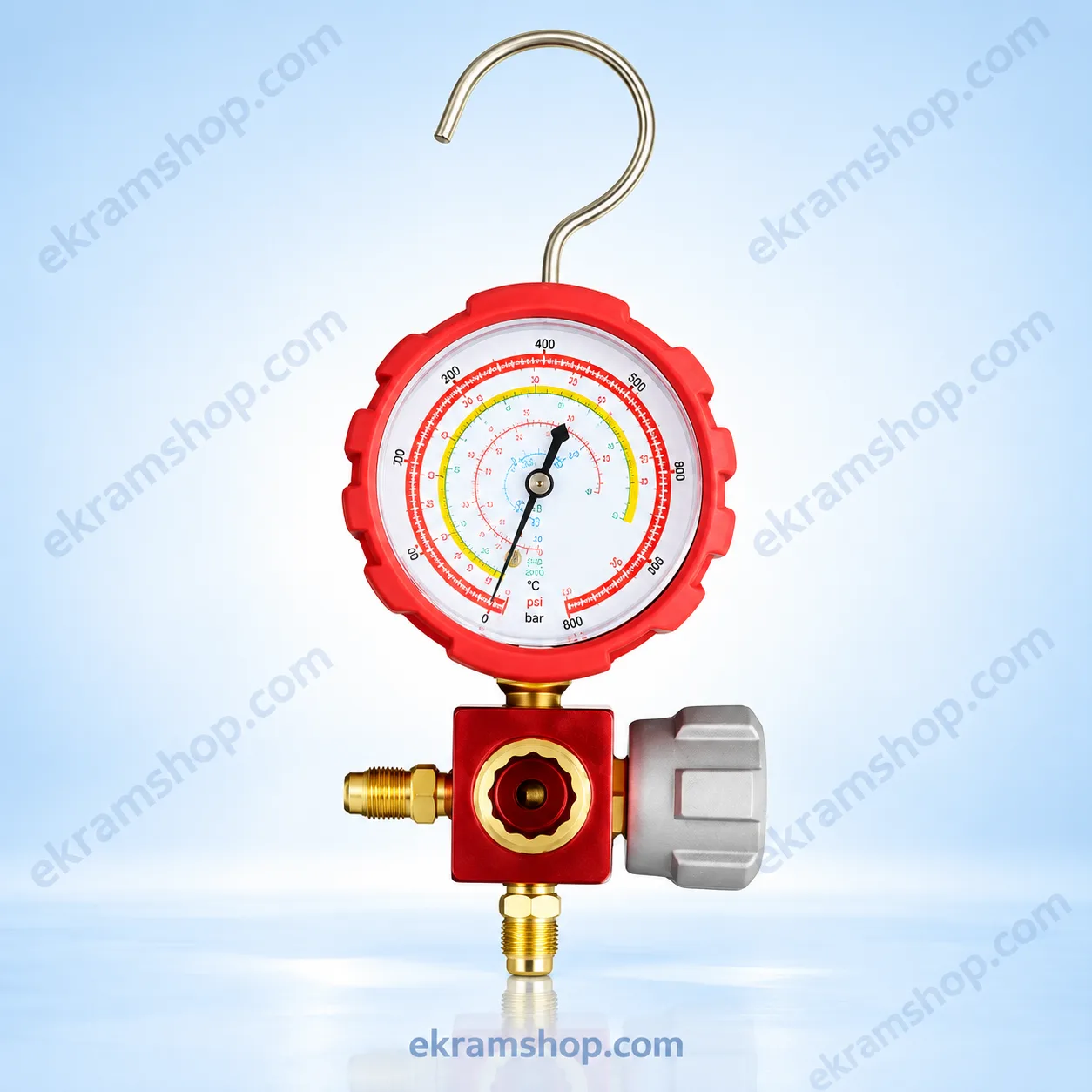

منیفولد سرویس تکی فشار بالا ولیو مدل VMG-1-U-H

منیفولد سرویس تکی فشار بالا ولیو مدل VMG-1-U-H یک گیج آنالوگ تک‌راه برای بررسی فشار سمت High یا فشار بالای مدار تبرید است. این مدل برای تکنسین‌هایی مناسب است که می‌خواهند بدون حمل یک منیفولد دو گیج کامل، فشار سمت پرفشار سیستم را به‌صورت مستقل بررسی کنند.

گیج 68 میلی‌متری، محافظ اطراف صفحه و محدوده فشار تا 800 psi باعث شده این مدل برای سرویس کولر گازی، سردخانه و سایر تجهیزات HVAC/R گزینه‌ای جمع‌وجور و کاربردی باشد.

VMG-1-U-H چه فشاری را اندازه‌گیری می‌کند؟

این مدل مخصوص High Side یا سمت فشار بالا سیستم است و محدوده اندازه‌گیری آن از ناحیه خلأ تا حدود 800 psi ادامه دارد. به همین دلیل برای بررسی بخش پرفشار مدار نسبت به مدل Low Side محدوده مناسب‌تری دارد.

عدد فشار بالا باید در کنار نوع مبرد، دمای محیط، وضعیت کندانسور، جریان هوا و شرایط کاری کمپرسور بررسی شود. صرفاً بالا یا پایین بودن عدد فشار برای تشخیص قطعی ایراد سیستم کافی نیست.

گیج High Side در سیستم برودتی چه کاربردی دارد؟

سمت فشار بالای مدار معمولاً شامل خروجی کمپرسور، کندانسور و مسیر مایع قبل از بخش انبساط است. اتصال گیج High Side به پورت مناسب دستگاه به تکنسین کمک می‌کند فشار این قسمت از مدار را هنگام کار سیستم بررسی کند.

در بسیاری از کولرهای گازی و تجهیزات برودتی، مدار مبرد با
لوله مسی
اجرا می‌شود. منیفولد مستقیماً روی خود لوله نصب نمی‌شود، بلکه از طریق پورت سرویس دستگاه به مدار مبرد دسترسی پیدا می‌کند.

تفاوت VMG-1-U-H با VMG-1-U-L چیست؟

این دو مدل از نظر ظاهر و ساختار کلی به یکدیگر نزدیک هستند، اما برای دو سمت متفاوت مدار طراحی شده‌اند.

• VMG-1-U-H: مخصوص فشار بالا یا High Side، با محدوده فشار تا حدود 800 psi
• VMG-1-U-L: مخصوص فشار پایین یا Low Side، با محدوده فشار تا حدود 500 psi

اگر هدف شما بررسی فشار مکش یا سمت Low سیستم است،
منیفولد سرویس تکی فشار پایین ولیو مدل VMG-1-U-L
انتخاب مناسب‌تری است. اگر نیاز دارید فشار هر دو سمت را هم‌زمان مشاهده کنید، بهتر است سراغ یک منیفولد دو گیج بروید.

چرا گیج 68 میلی‌متری کاربردی است؟

صفحه 68 میلی‌متری فضای مناسبی برای نمایش عقربه و تقسیم‌بندی‌های فشار فراهم می‌کند و خواندن مقدار فشار را هنگام سرویس راحت‌تر می‌سازد. محافظ اطراف گیج نیز به کاهش آسیب ناشی از ضربه‌های معمول هنگام حمل و استفاده روزمره کمک می‌کند.

آیا VMG-1-U-H برای همه مبردها مناسب است؟

این سری با صفحه‌های مدرج مختلف عرضه می‌شود و ممکن است روی نسخه‌های مختلف، مقیاس چند مبرد متفاوت چاپ شده باشد. برای تشخیص دقیق مبردهای قابل خواندن، بهتر است نوشته‌های روی صفحه همان گیج یا بسته‌بندی محصول بررسی شود.

بنابراین هنگام خرید فقط به ظاهر یا کد مدل اکتفا نکنید و مقیاس درج‌شده روی گیج را با مبرد سیستم خود تطبیق دهید.

آیا VMG-1-U-H سایت گلس دارد؟

خیر. این مدل از سری U بوده و بدون سایت گلس طراحی شده است. اگر برای کار خود به مشاهده جریان مبرد نیاز دارید، باید مدلی را انتخاب کنید که به سایت گلس مجهز باشد.

منیفولد تکی چه مزیتی نسبت به مدل دو گیج دارد؟

منیفولد تکی سبک‌تر و جمع‌وجورتر است و برای زمانی مناسب است که فقط نیاز به بررسی یکی از دو سمت مدار دارید. این موضوع برای سرویس‌های سریع یا تکنسین‌هایی که ابزار سبک‌تری داخل کیف خود حمل می‌کنند مزیت محسوب می‌شود.

در مقابل، برای عیب‌یابی کامل سیستم و مشاهده هم‌زمان فشار Low و High، منیفولد دو گیج اطلاعات بیشتری در اختیار تعمیرکار قرار می‌دهد.

نکات مهم هنگام استفاده از گیج فشار بالا

قبل از اتصال گیج، وضعیت شلنگ، رزوه، واشر و اورینگ‌ها را بررسی کنید. در حالت بدون فشار نیز عقربه باید روی نقطه صحیح صفر قرار داشته باشد.

شلنگ سرویس باید متناسب با فشار کاری سیستم انتخاب شود و از وارد کردن فشار بالاتر از ظرفیت مجاز گیج خودداری شود. باز و بسته کردن شیر نیز بهتر است به‌آرامی انجام شود تا فشار ناگهانی به گیج وارد نشود.

VMG-1-U-H برای چه کسانی مناسب است؟

این مدل برای نصاب‌ها و تعمیرکاران کولر گازی، سردخانه، یخچال‌های صنعتی و سیستم‌های HVAC/R مناسب است؛ مخصوصاً افرادی که برای بررسی مستقل فشار سمت High به یک گیج جمع‌وجور و قابل‌حمل نیاز دارند.

مشخصات منیفولد سرویس تکی فشار بالا ولیو مدل VMG-1-U-H

• برند: VALUE
• مدل: VMG-1-U-H
• نوع: منیفولد سرویس تکی آنالوگ
• کاربری: فشار بالا / High Side
• قطر گیج: 68 میلی‌متر
• حداکثر محدوده فشار: حدود 800 psi
• دارای محافظ اطراف گیج
• دارای ولوم کنترل
• سایت گلس: ندارد
• مناسب سرویس سیستم‌های برودتی و تهویه مطبوع

جمع‌بندی

اگر برای بررسی مستقل فشار سمت High به یک ابزار ساده و قابل‌حمل نیاز دارید، منیفولد سرویس تکی فشار بالا ولیو مدل VMG-1-U-H انتخاب مناسبی است. محدوده فشار بالاتر آن مهم‌ترین تفاوتش با مدل VMG-1-U-L است و باعث می‌شود هرکدام نقش مشخصی در سمت مربوط به خود در مدار برودتی داشته باشند.
