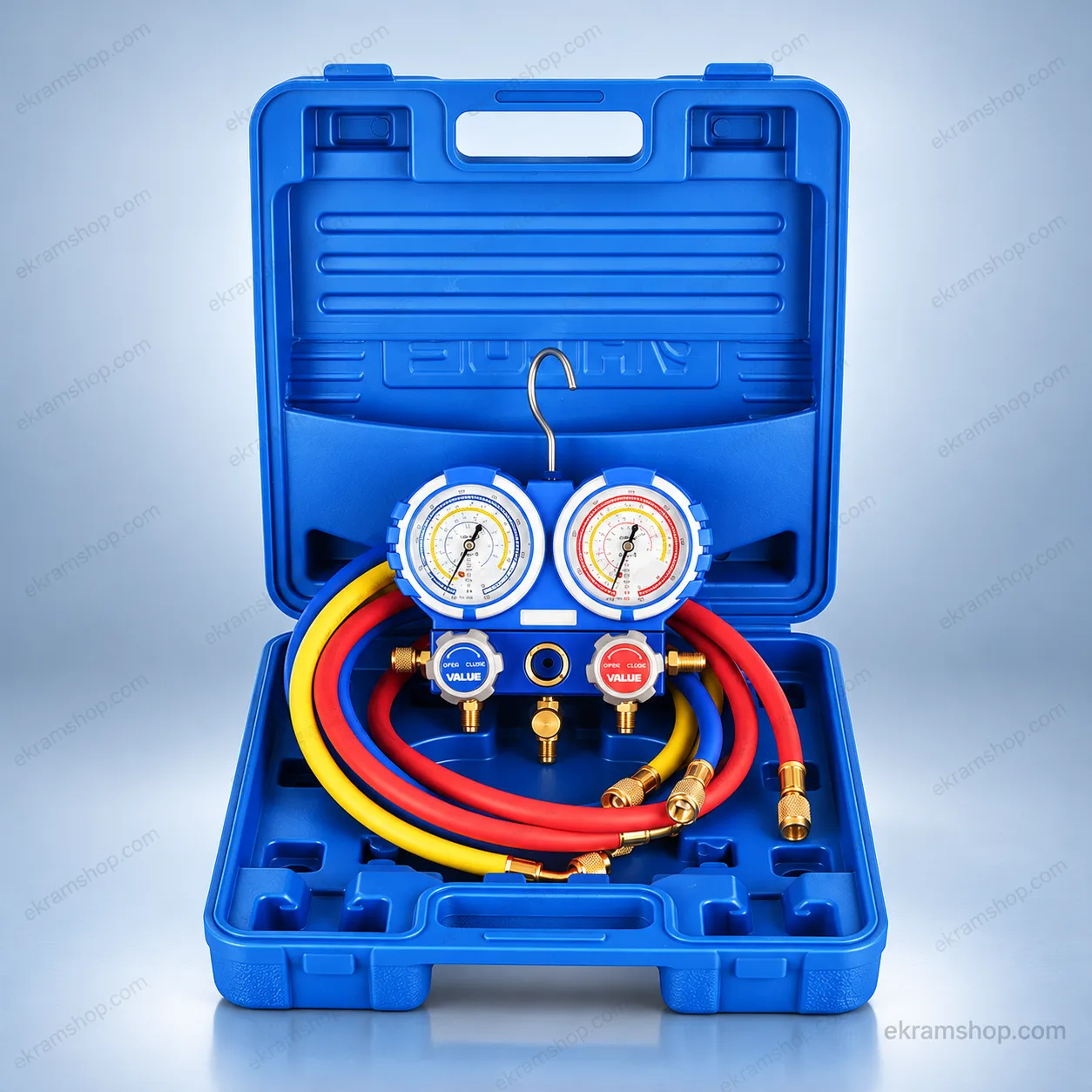

منیفولد سرویس ولیو مدل VMG2-R410-A
منیفولد سرویس ولیو مدل VMG2-R410-A یک منیفولد آنالوگ دو گیج برای اندازه‌گیری فشار، وکیوم، شارژ مبرد و سرویس سیستم‌های سرمایشی و تهویه مطبوع است. این مدل به‌طور ویژه برای کار با مبرد R410A طراحی شده؛ مبردی که نسبت به گازهایی مانند R22 فشار کاری بالاتری دارد و برای سرویس آن باید از منیفولد و شلنگ متناسب استفاده شود.
وجود دو گیج بزرگ 80 میلی‌متری، محدوده فشار مناسب R410A، سایت گلس و شلنگ‌های سرویس باعث شده VMG2-R410-A برای نصب و تعمیر کولر گازی، اسپلیت و سایر سیستم‌های HVAC/R گزینه‌ای کاربردی برای سرویس‌کار باشد.
در بسیاری از کولرهای گازی و تجهیزات برودتی، مسیر رفت و برگشت مبرد با
لوله مسی
اجرا می‌شود. منیفولد VMG2-R410-A هنگام نصب یا سرویس این مدار به پورت سرویس دستگاه متصل می‌شود تا تکنسین بتواند فشار سیستم را بررسی کرده و عملیات وکیوم یا شارژ مبرد را با کنترل بیشتری انجام دهد.
منیفولد VMG2-R410-A چه کاری انجام می‌دهد؟
منیفولد سرویس واسطه بین مدار مبرد و تجهیزات سرویس است. گیج فشار پایین برای بررسی سمت ساکشن و گیج فشار بالا برای بررسی سمت فشار بالای سیستم مورد استفاده قرار می‌گیرد. شلنگ مرکزی نیز می‌تواند برای اتصال پمپ وکیوم، کپسول مبرد یا سایر تجهیزات سرویس استفاده شود.
بنابراین این ابزار فقط برای خواندن فشار نیست؛ در مراحل مختلف نصب و تعمیر مانند بررسی فشار، تخلیه هوا و رطوبت مدار و شارژ مبرد نیز مورد استفاده قرار می‌گیرد.
چرا برای R410A به منیفولد مناسب نیاز داریم؟
فشار کاری R410A از بسیاری از مبردهای قدیمی بالاتر است. به همین دلیل استفاده از منیفولدهایی که صرفاً برای سیستم‌های کم‌فشارتر طراحی شده‌اند انتخاب مناسبی نیست.
در VMG2-R410-A گیج فشار بالا تا حدود 800 psi و گیج فشار پایین از محدوده خلأ تا حدود 500 psi را پوشش می‌دهد. این محدوده برای بررسی فشار در سیستم‌های مبتنی بر R410A طراحی شده است.
گیج‌های 80 میلی‌متری چه مزیتی دارند؟
قطر 80 میلی‌متری صفحه گیج باعث می‌شود تقسیم‌بندی‌ها و موقعیت عقربه راحت‌تر دیده شوند. این موضوع به‌خصوص زمانی کاربردی است که منیفولد هنگام سرویس از دستگاه آویزان شده و تکنسین باید بدون نزدیک کردن صورت به گیج، تغییرات فشار را دنبال کند.
اتصالات شلنگ منیفولد R410A چگونه است؟
شلنگ‌های قرمز و آبی این سری برای اتصال به پورت‌های سرویس R410A طراحی شده‌اند و معمولاً از ترکیب اتصال 1/4 اینچ به 5/16 اینچ استفاده می‌کنند. شلنگ زرد نیز معمولاً دارای اتصال 1/4 به 1/4 اینچ است و برای اتصال تجهیزات سرویس استفاده می‌شود.
قبل از اتصال منیفولد بهتر است سایز پورت سرویس دستگاه بررسی شود؛ زیرا نوع اتصال در سیستم‌های R410A با بسیاری از تجهیزات قدیمی R22 متفاوت است.
سایت گلس چه کاربردی دارد؟
در قسمت مرکزی منیفولد یک سایت گلس یا شیشه مشاهده قرار دارد. این بخش به تکنسین اجازه می‌دهد عبور سیال از مسیر منیفولد را مشاهده کند و هنگام انجام عملیات شارژ، دید بهتری نسبت به جریان داخل مسیر داشته باشد.
تفاوت VMG2-R410-A با منیفولد R22 چیست؟
مهم‌ترین تفاوت این دو گروه در محدوده فشار قابل تحمل و نوع اتصال پورت سرویس است. سیستم‌های R410A فشار بالاتری دارند و معمولاً از اتصال 5/16 اینچ استفاده می‌کنند، در حالی که بسیاری از سیستم‌های R22 دارای پورت 1/4 اینچی هستند.
به همین دلیل انتخاب منیفولد باید بر اساس مبرد و مشخصات سیستم انجام شود، نه فقط شباهت ظاهری گیج‌ها.
منیفولد سرویس چه زمانی در نصب کولر گازی استفاده می‌شود؟
پس از اجرای لوله‌کشی مسی و قبل از راه‌اندازی نهایی سیستم، تکنسین معمولاً برای وکیوم مدار، کنترل وضعیت فشار و در صورت نیاز شارژ مبرد از منیفولد استفاده می‌کند. در زمان تعمیر نیز این ابزار برای بررسی شرایط کاری سیستم و انجام عملیات سرویس کاربرد دارد.
البته عدد فشار به‌تنهایی برای عیب‌یابی کافی نیست و باید همراه با دمای محیط، شرایط کارکرد دستگاه، نوع مبرد و سایر پارامترهای سیستم بررسی شود.
نکات مهم قبل از استفاده از VMG2-R410-A
قبل از اتصال شلنگ‌ها، وضعیت رزوه‌ها، اورینگ‌ها و خود شلنگ‌ها را بررسی کنید تا نشتی یا آسیب ظاهری وجود نداشته باشد. در حالت بدون فشار نیز عقربه گیج‌ها باید در موقعیت صحیح صفر قرار گرفته باشد.
هنگام باز و بسته کردن شیرهای منیفولد بهتر است این کار به‌آرامی انجام شود تا فشار ناگهانی به گیج‌ها و شلنگ‌ها وارد نشود. همچنین در زمان کار با مبرد، استفاده از تجهیزات ایمنی مناسب و رعایت روش صحیح سرویس اهمیت دارد.
منیفولد سرویس ولیو VMG2-R410-A برای چه کسانی مناسب است؟
این مدل برای نصاب‌ها و تعمیرکاران کولر گازی، اسپلیت، سردخانه و سیستم‌های تهویه مطبوع مناسب است؛ به‌خصوص تکنسین‌هایی که به‌طور مرتب با تجهیزات دارای مبرد R410A کار می‌کنند و به یک منیفولد آنالوگ با گیج خوانا و اتصالات متناسب با این مبرد نیاز دارند.
مشخصات منیفولد سرویس ولیو مدل VMG2-R410-A
- برند: VALUE
- مدل: VMG2-R410-A
- نوع: منیفولد سرویس آنالوگ دو گیج
- مبرد اصلی: R410A
- قطر گیج‌ها: 80 میلی‌متر
- محدوده فشار پایین: از خلأ تا حدود 500 psi
- محدوده فشار بالا: تا حدود 800 psi
- اتصال شلنگ قرمز و آبی: 1/4 به 5/16 اینچ
- اتصال شلنگ زرد: 1/4 به 1/4 اینچ
- دارای سایت گلس
- دارای دو شیر کنترل
- دارای قلاب آویز
- مناسب سرویس، وکیوم، شارژ و بررسی فشار سیستم‌های R410A
- همراه کیف حمل
جمع‌بندی
اگر بیشتر با کولرهای گازی و سیستم‌های دارای مبرد R410A کار می‌کنید، منیفولد سرویس ولیو مدل VMG2-R410-A به دلیل محدوده فشار مناسب، گیج‌های بزرگ 80 میلی‌متری، اتصالات مخصوص R410A و سایت گلس، ابزار کاربردی برای مراحل مختلف نصب و سرویس محسوب می‌شود. مهم‌ترین نکته در استفاده از این منیفولد، انتخاب اتصال صحیح، بررسی سلامت شلنگ‌ها و تفسیر فشار در کنار سایر شرایط کاری سیستم است.
